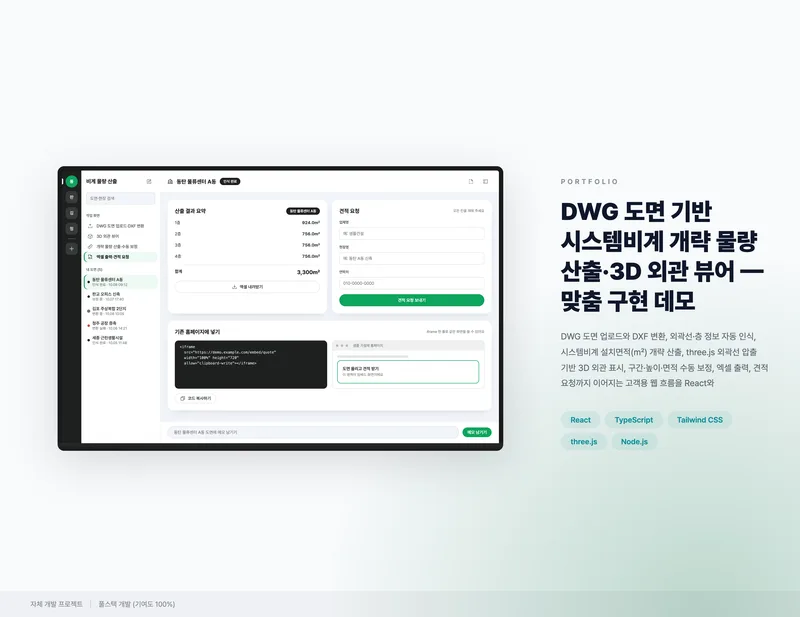

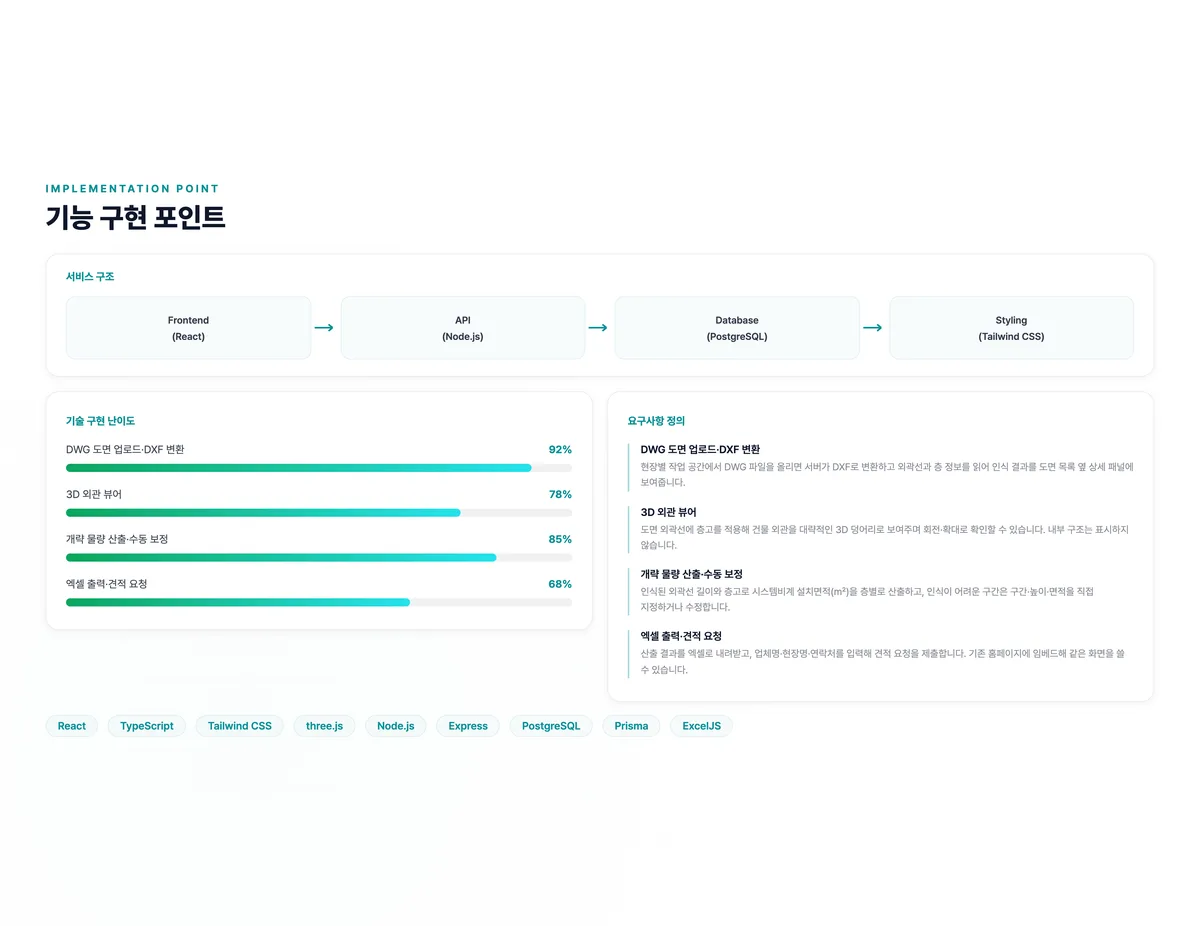

DWG 도면 기반 시스템비계 개략 물량 산출·3D 외관 뷰어

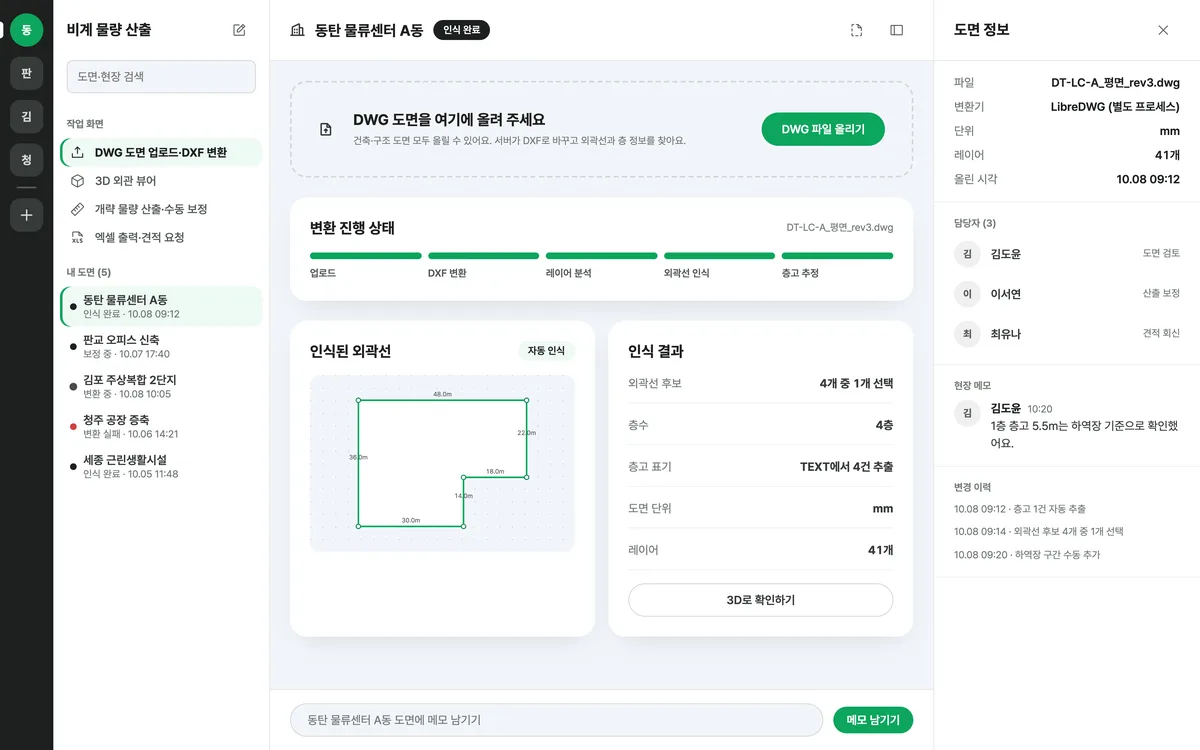

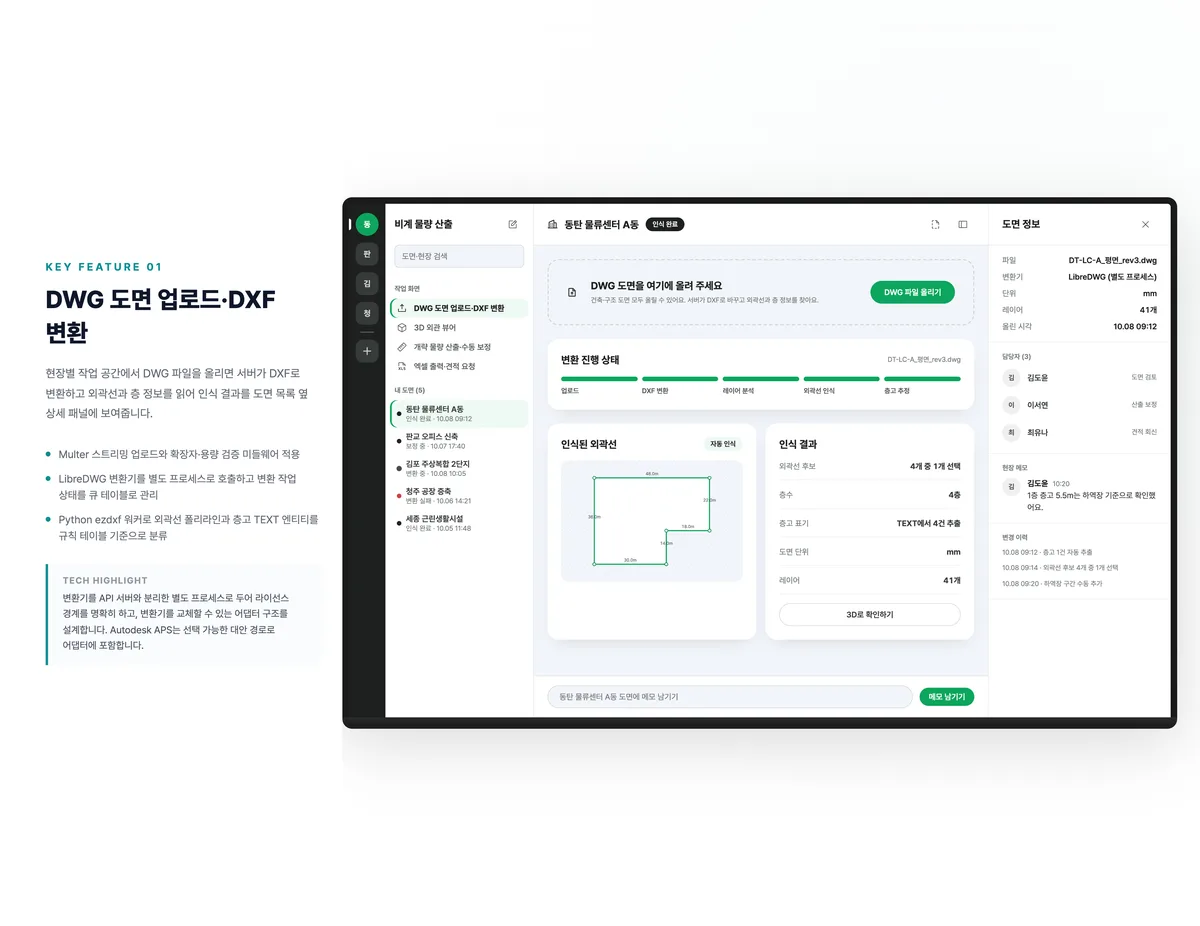

현장별 작업 공간에서 DWG 파일을 올리면 서버가 DXF로 변환하고 외곽선과 층 정보를 읽어 인식 결과를 도면 목록 옆 상세 패널에 보여줍니다.

• Multer 스트리밍 업로드와 확장자·용량 검증 미들웨어 적용
• LibreDWG 변환기를 별도 프로세스로 호출하고 변환 작업 상태를 큐 테이블로 관리
• Python ezdxf 워커로 외곽선 폴리라인과 층고 TEXT 엔티티를 규칙 테이블 기준으로 분류

변환기를 API 서버와 분리한 별도 프로세스로 두어 라이선스 경계를 명확히 하고, 변환기를 교체할 수 있는 어댑터 구조를 설계합니다. Autodesk APS는 선택 가능한 대안 경로로 어댑터에 포함합니다.

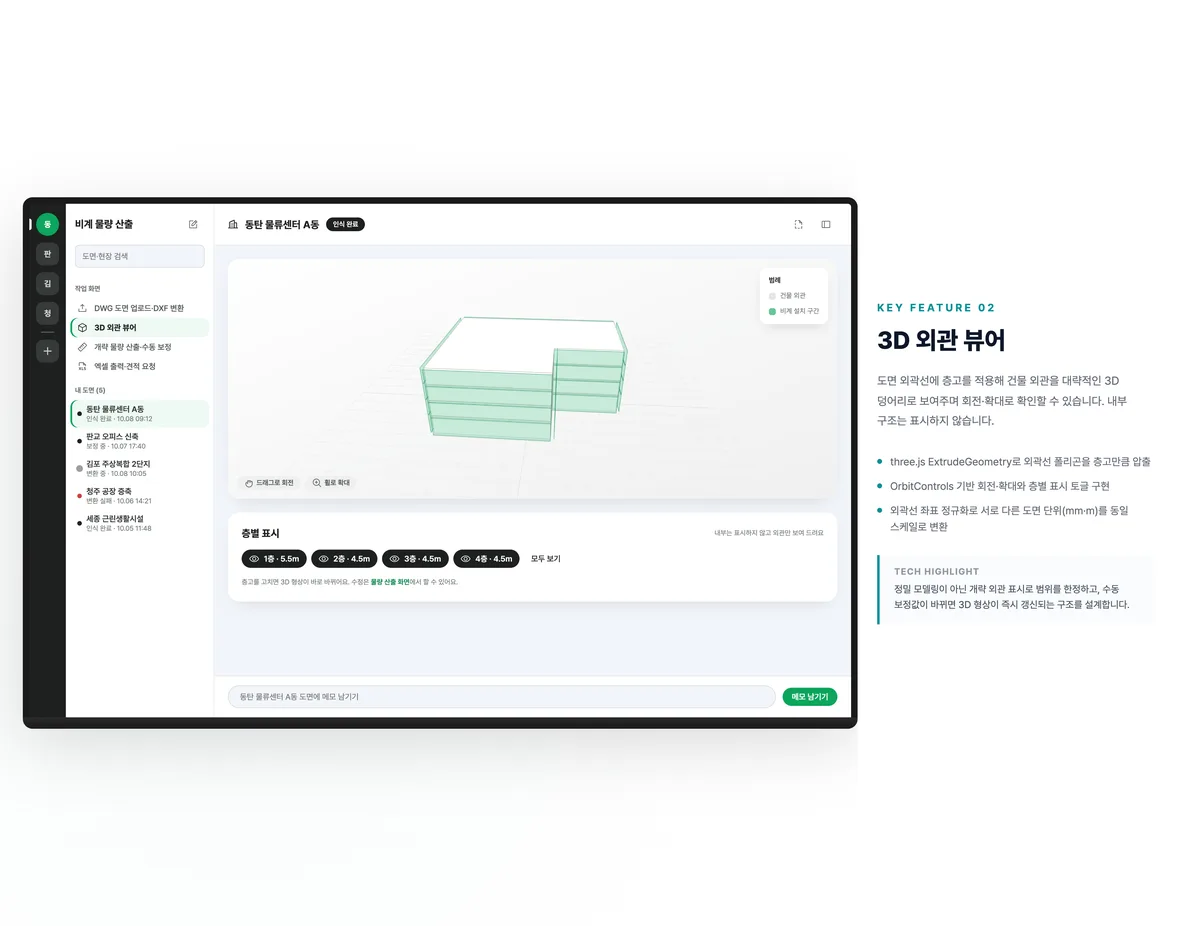

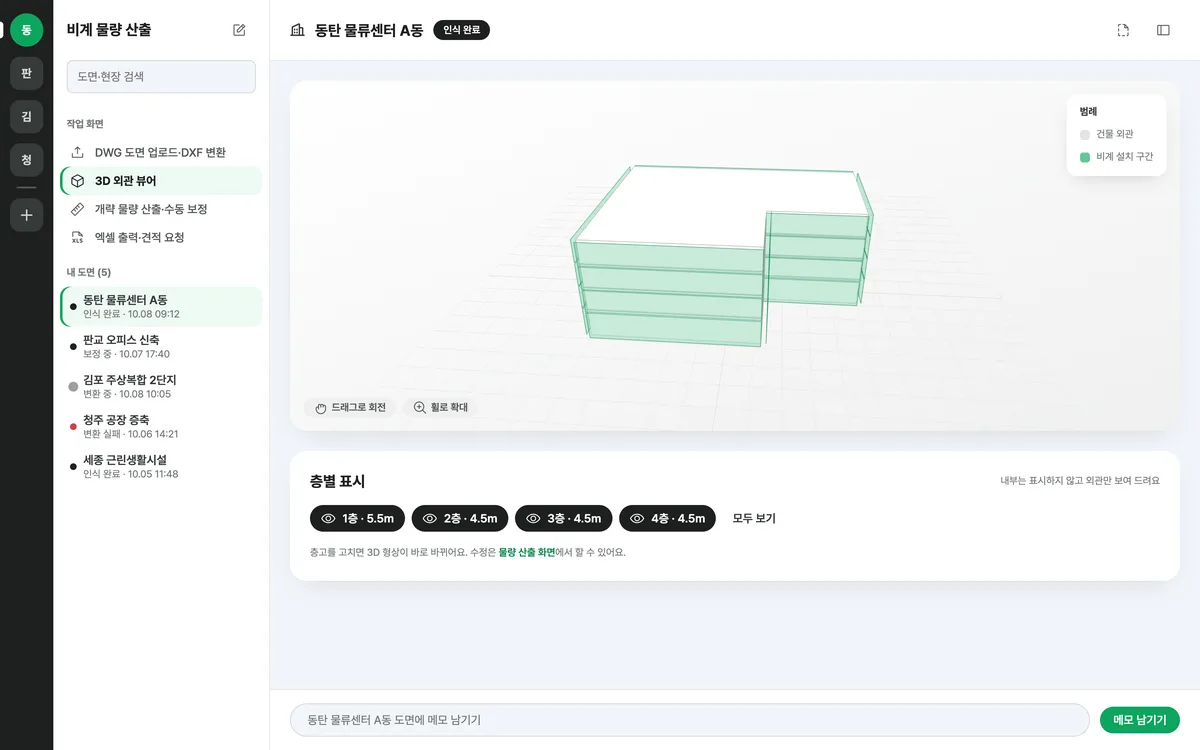

도면 외곽선에 층고를 적용해 건물 외관을 대략적인 3D 덩어리로 보여주며 회전·확대로 확인할 수 있습니다. 내부 구조는 표시하지 않습니다.

• three.js ExtrudeGeometry로 외곽선 폴리곤을 층고만큼 압출
• OrbitControls 기반 회전·확대와 층별 표시 토글 구현
• 외곽선 좌표 정규화로 서로 다른 도면 단위(mm·m)를 동일 스케일로 변환

정밀 모델링이 아닌 개략 외관 표시로 범위를 한정하고, 수동 보정값이 바뀌면 3D 형상이 즉시 갱신되는 구조를 설계합니다.

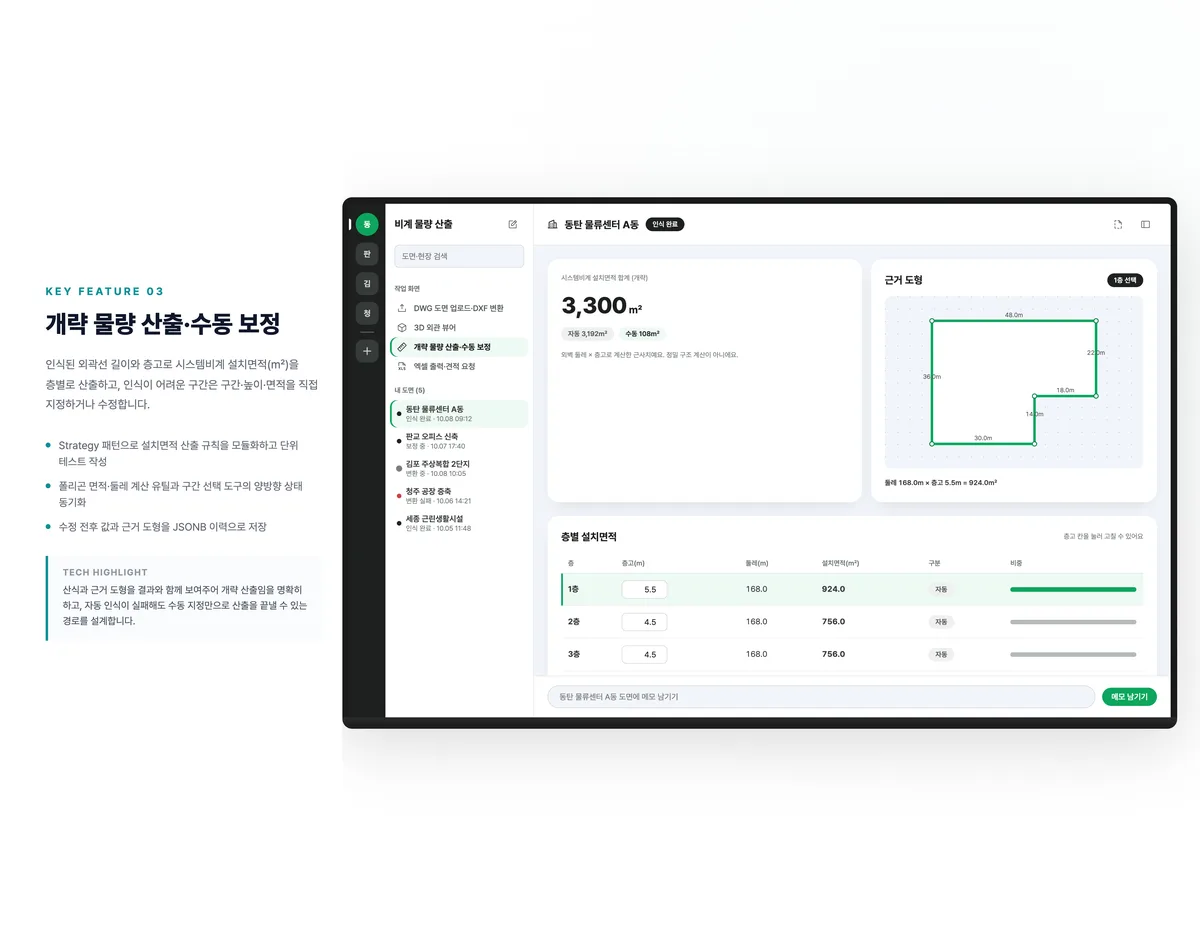

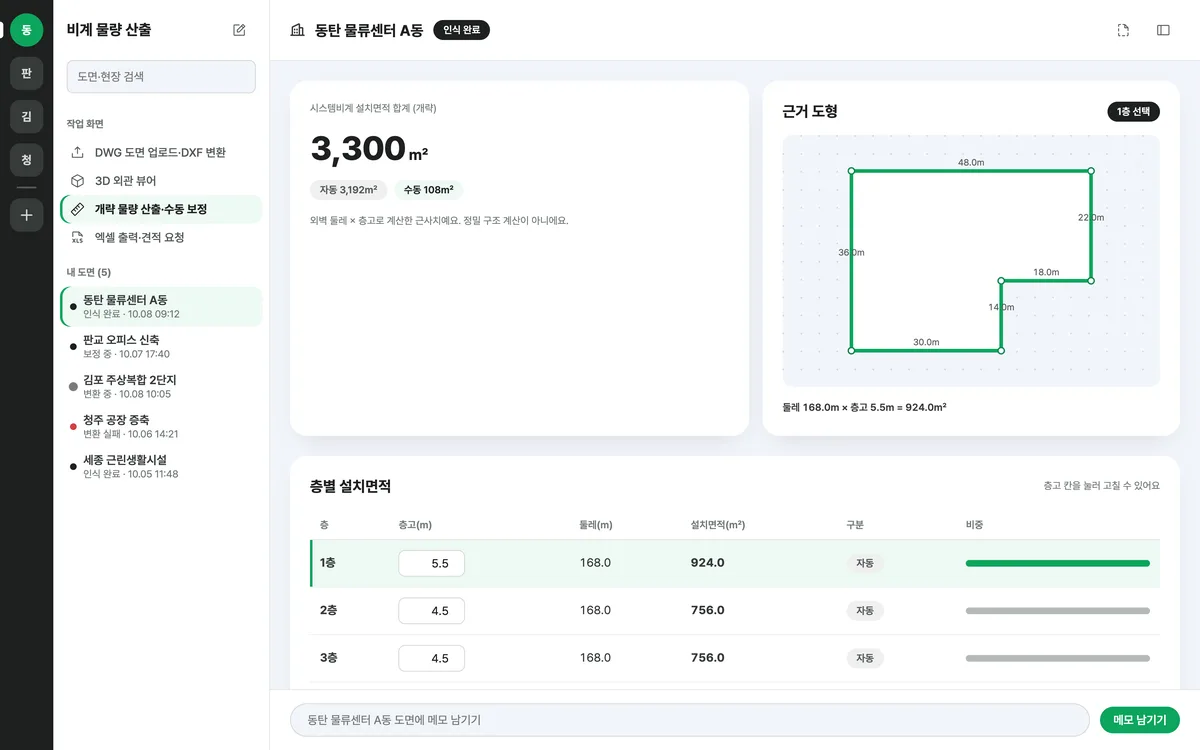

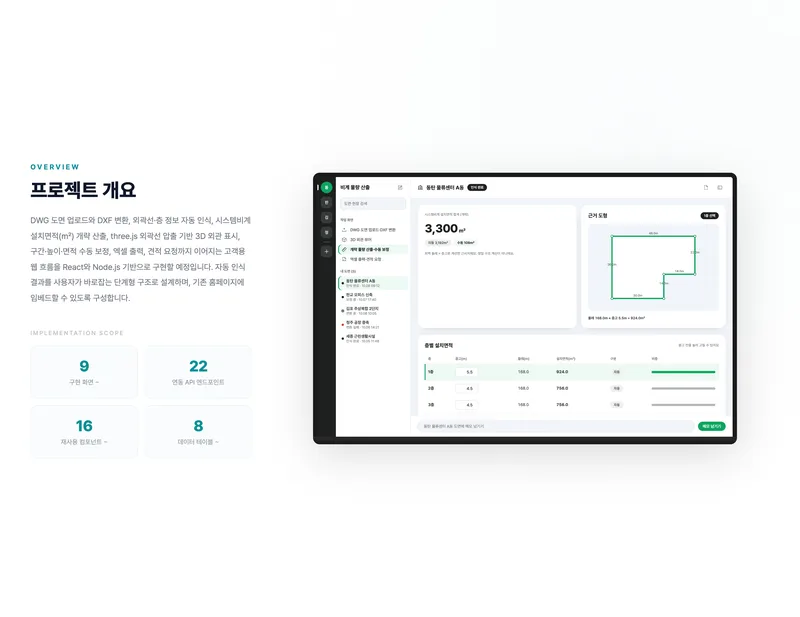

인식된 외곽선 길이와 층고로 시스템비계 설치면적(㎡)을 층별로 산출하고, 인식이 어려운 구간은 구간·높이·면적을 직접 지정하거나 수정합니다.

• Strategy 패턴으로 설치면적 산출 규칙을 모듈화하고 단위 테스트 작성
• 폴리곤 면적·둘레 계산 유틸과 구간 선택 도구의 양방향 상태 동기화
• 수정 전후 값과 근거 도형을 JSONB 이력으로 저장

산식과 근거 도형을 결과와 함께 보여주어 개략 산출임을 명확히 하고, 자동 인식이 실패해도 수동 지정만으로 산출을 끝낼 수 있는 경로를 설계합니다.

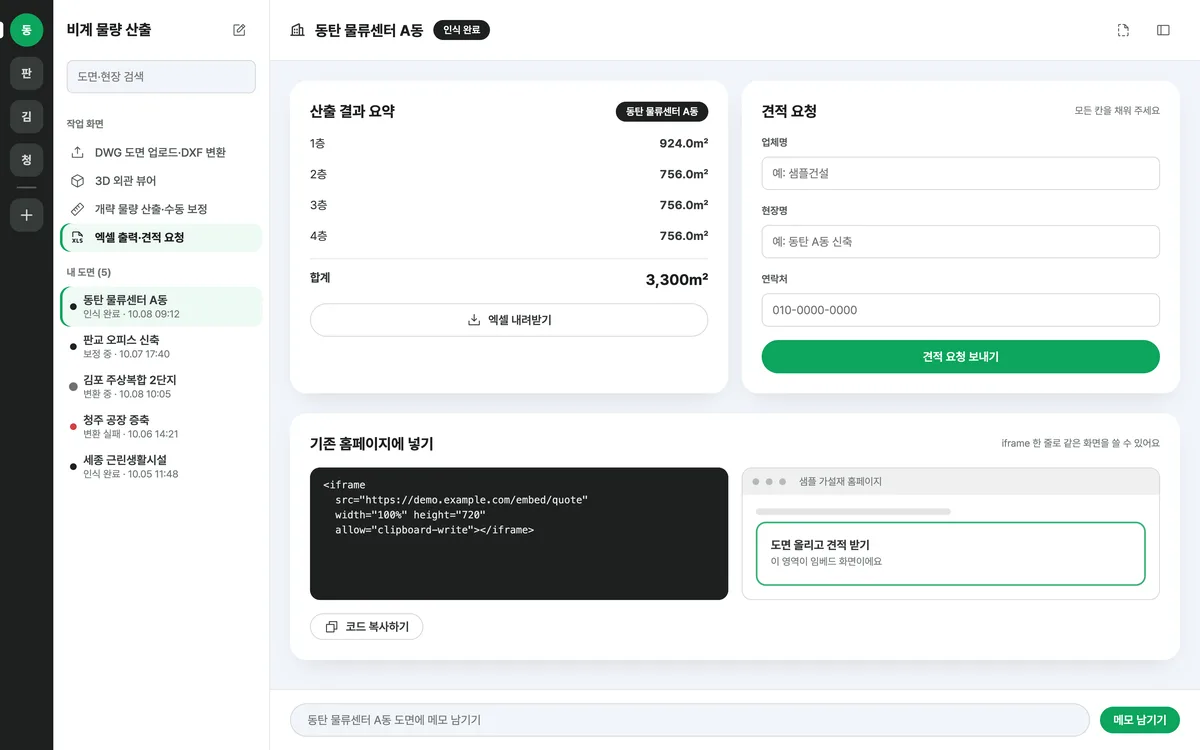

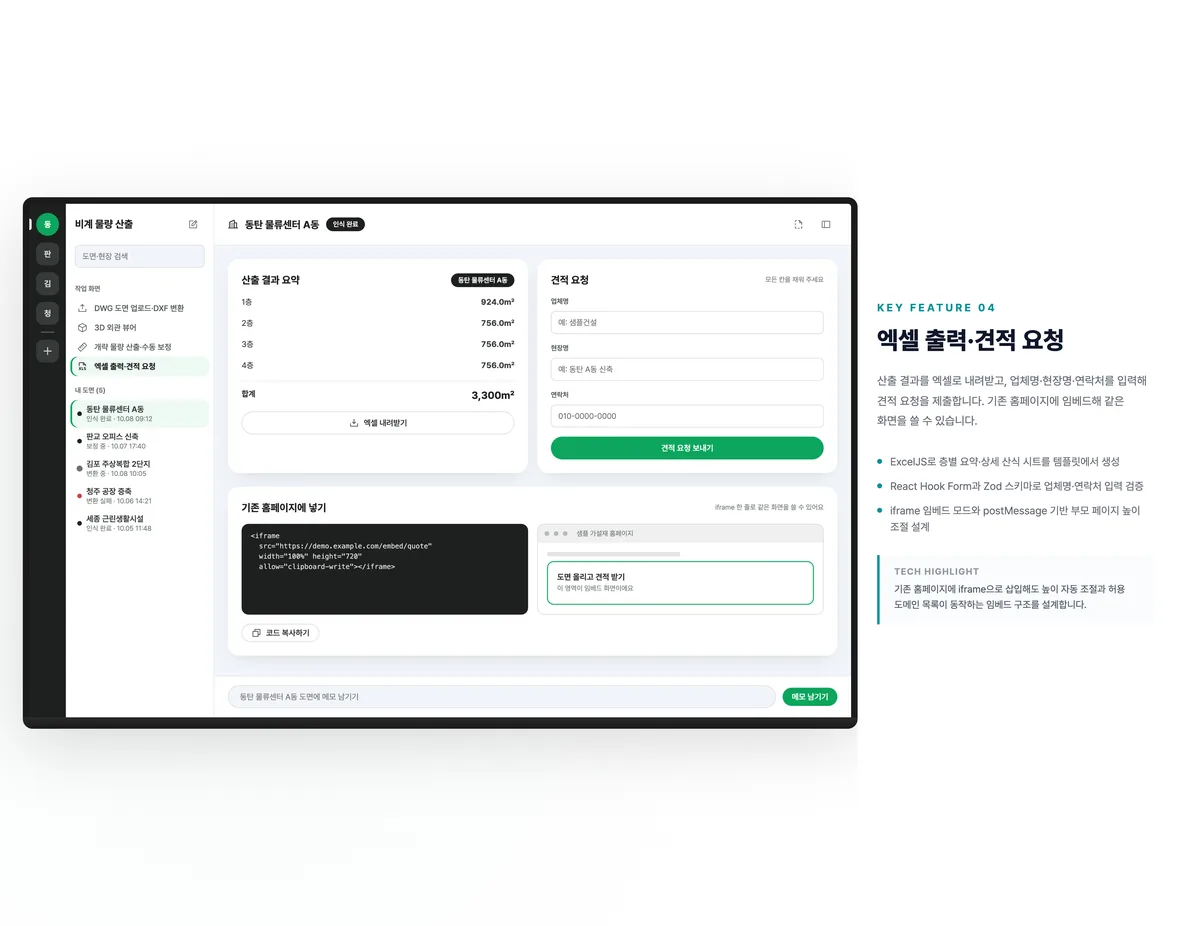

산출 결과를 엑셀로 내려받고, 업체명·현장명·연락처를 입력해 견적 요청을 제출합니다. 기존 홈페이지에 임베드해 같은 화면을 쓸 수 있습니다.

• ExcelJS로 층별 요약·상세 산식 시트를 템플릿에서 생성
• React Hook Form과 Zod 스키마로 업체명·연락처 입력 검증
• iframe 임베드 모드와 postMessage 기반 부모 페이지 높이 조절 설계

기존 홈페이지에 iframe으로 삽입해도 높이 자동 조절과 허용 도메인 목록이 동작하는 임베드 구조를 설계합니다.
