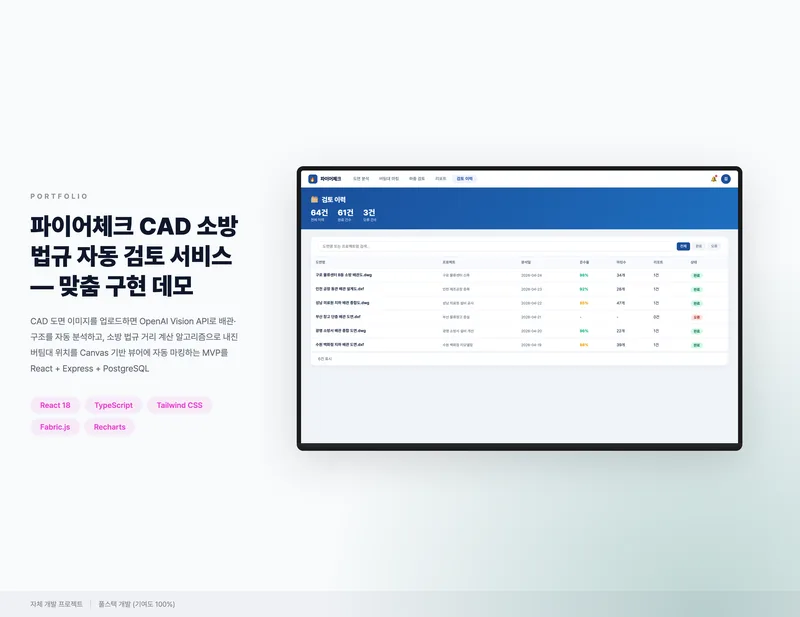

파이어체크 CAD 소방 법규 자동 검토 서비스

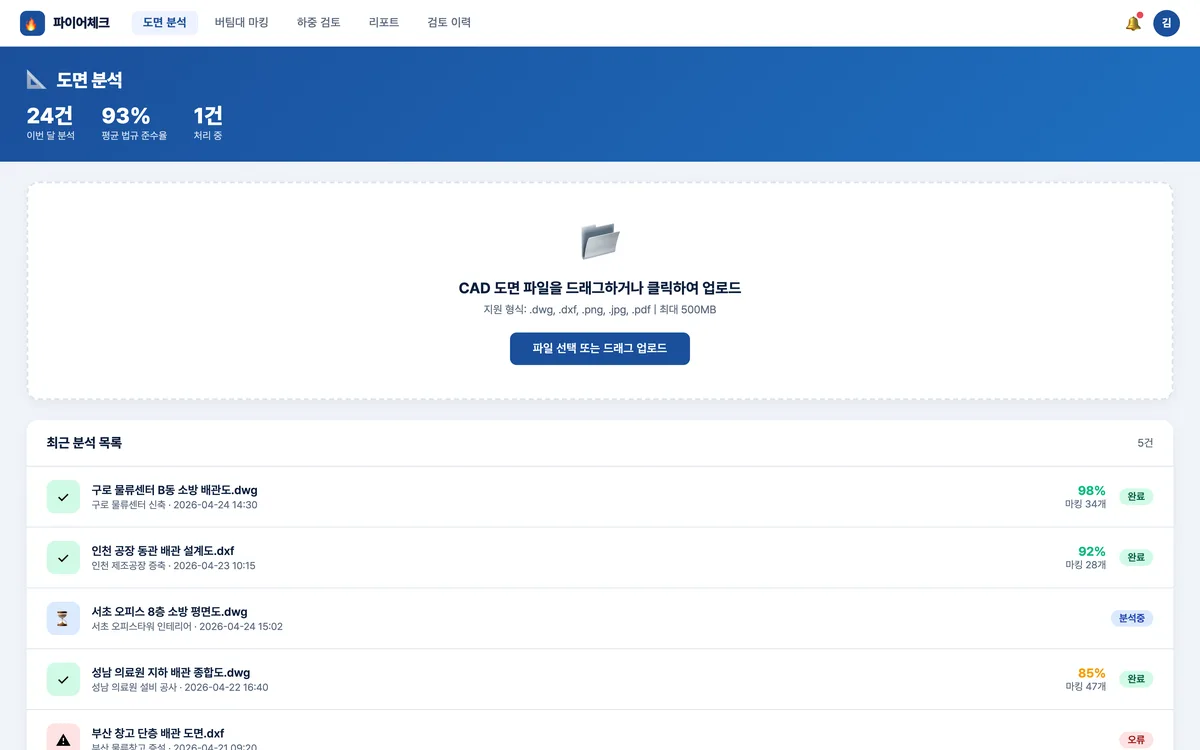

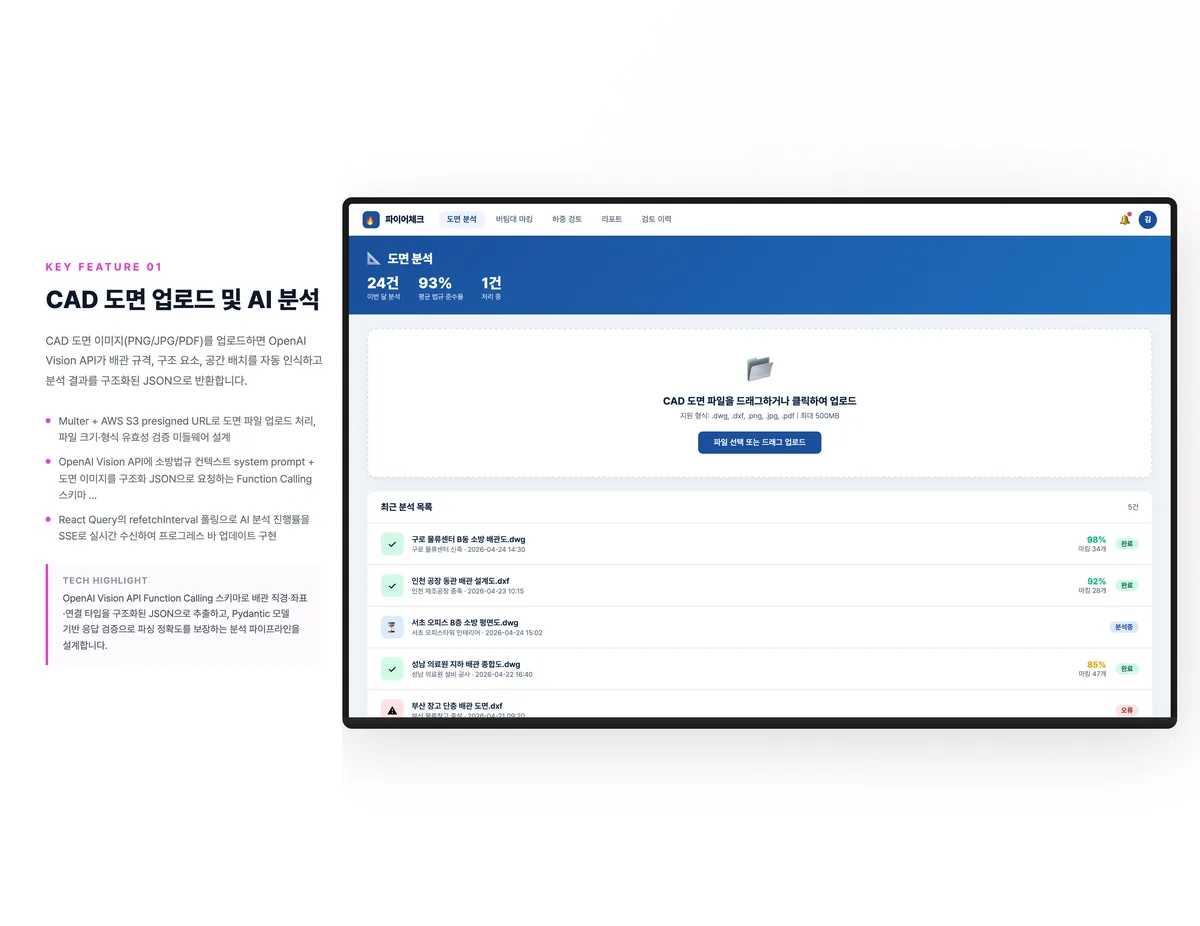

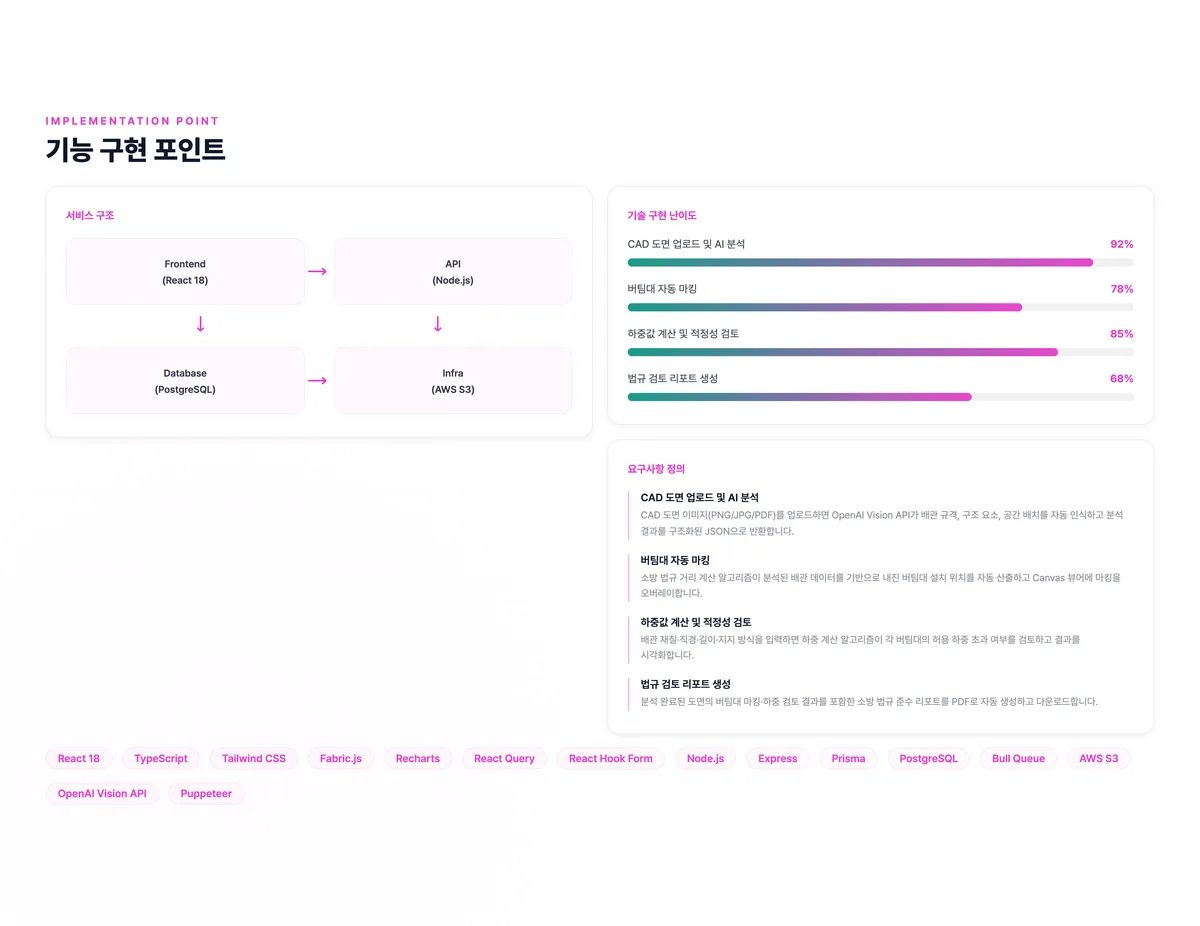

CAD 도면 이미지(PNG/JPG/PDF)를 업로드하면 OpenAI Vision API가 배관 규격, 구조 요소, 공간 배치를 자동 인식하고 분석 결과를 구조화된 JSON으로 반환합니다.

• Multer + AWS S3 presigned URL로 도면 파일 업로드 처리, 파일 크기·형식 유효성 검증 미들웨어 설계
• OpenAI Vision API에 소방법규 컨텍스트 system prompt + 도면 이미지를 구조화 JSON으로 요청하는 Function Calling 스키마 설계
• React Query의 refetchInterval 폴링으로 AI 분석 진행률을 SSE로 실시간 수신하여 프로그레스 바 업데이트 구현

OpenAI Vision API Function Calling 스키마로 배관 직경·좌표·연결 타입을 구조화된 JSON으로 추출하고, Pydantic 모델 기반 응답 검증으로 파싱 정확도를 보장하는 분석 파이프라인을 설계합니다.

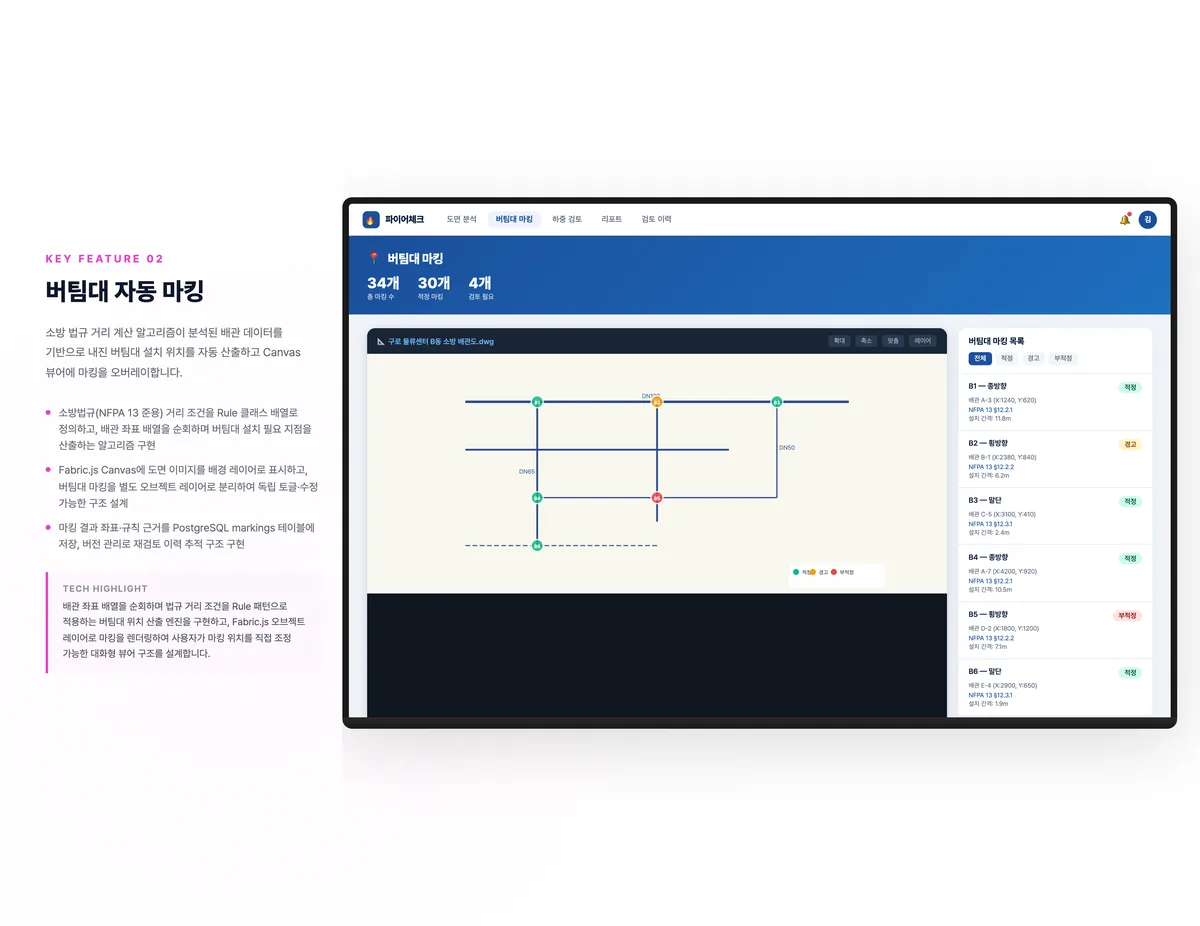

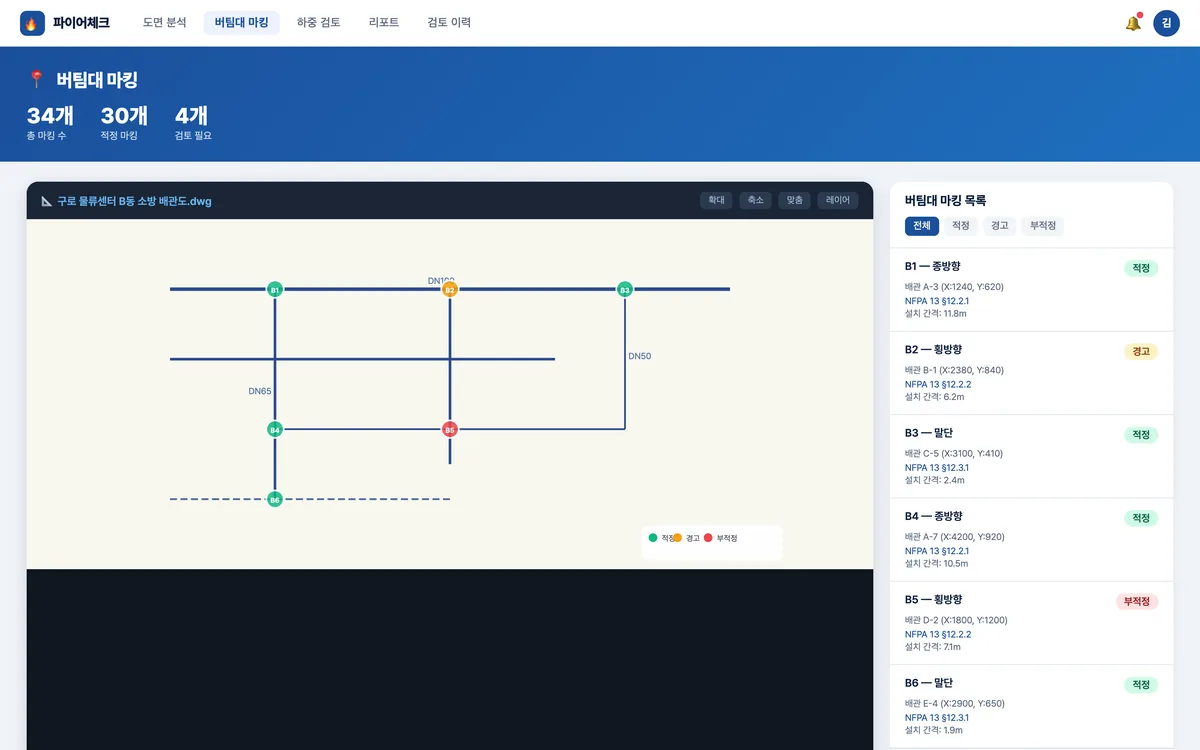

소방 법규 거리 계산 알고리즘이 분석된 배관 데이터를 기반으로 내진 버팀대 설치 위치를 자동 산출하고 Canvas 뷰어에 마킹을 오버레이합니다.

• 소방법규(NFPA 13 준용) 거리 조건을 Rule 클래스 배열로 정의하고, 배관 좌표 배열을 순회하며 버팀대 설치 필요 지점을 산출하는 알고리즘 구현
• Fabric.js Canvas에 도면 이미지를 배경 레이어로 표시하고, 버팀대 마킹을 별도 오브젝트 레이어로 분리하여 독립 토글·수정 가능한 구조 설계

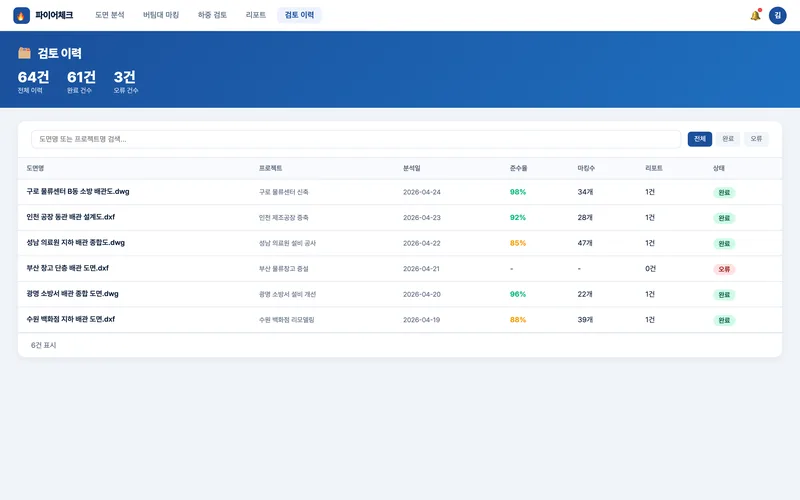

• 마킹 결과 좌표·규칙 근거를 PostgreSQL markings 테이블에 저장, 버전 관리로 재검토 이력 추적 구조 구현

배관 좌표 배열을 순회하며 법규 거리 조건을 Rule 패턴으로 적용하는 버팀대 위치 산출 엔진을 구현하고, Fabric.js 오브젝트 레이어로 마킹을 렌더링하여 사용자가 마킹 위치를 직접 조정 가능한 대화형 뷰어 구조를 설계합니다.

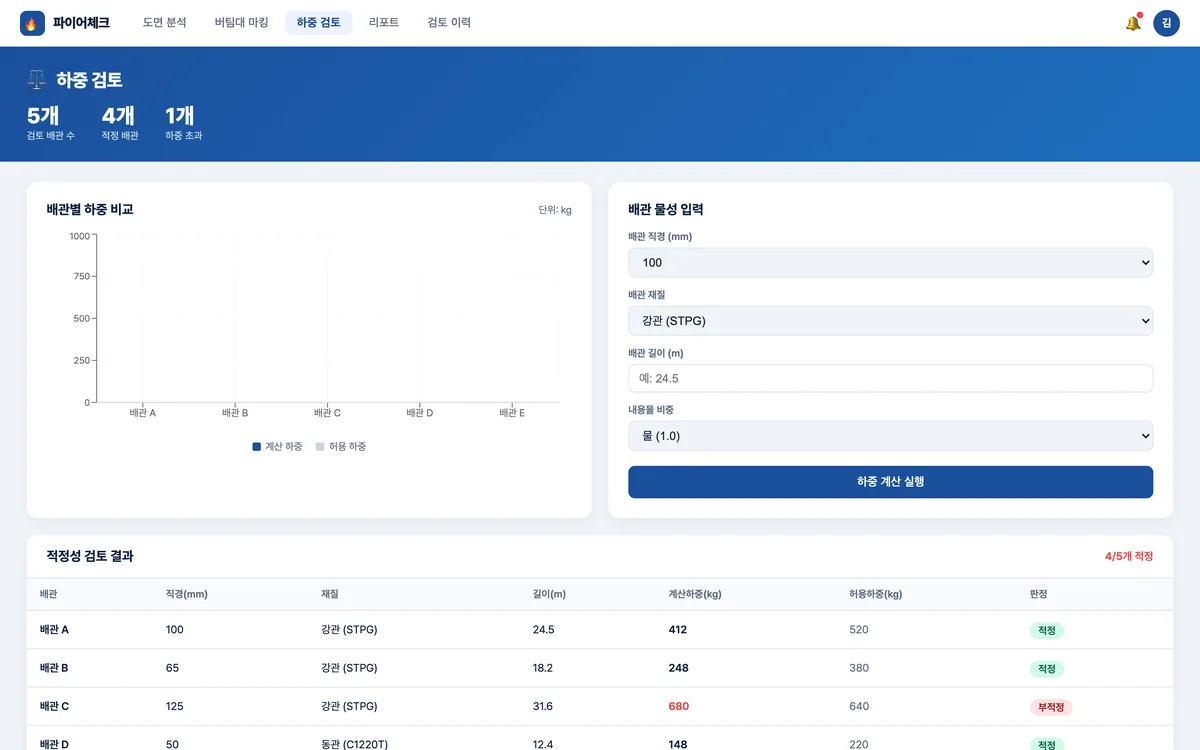

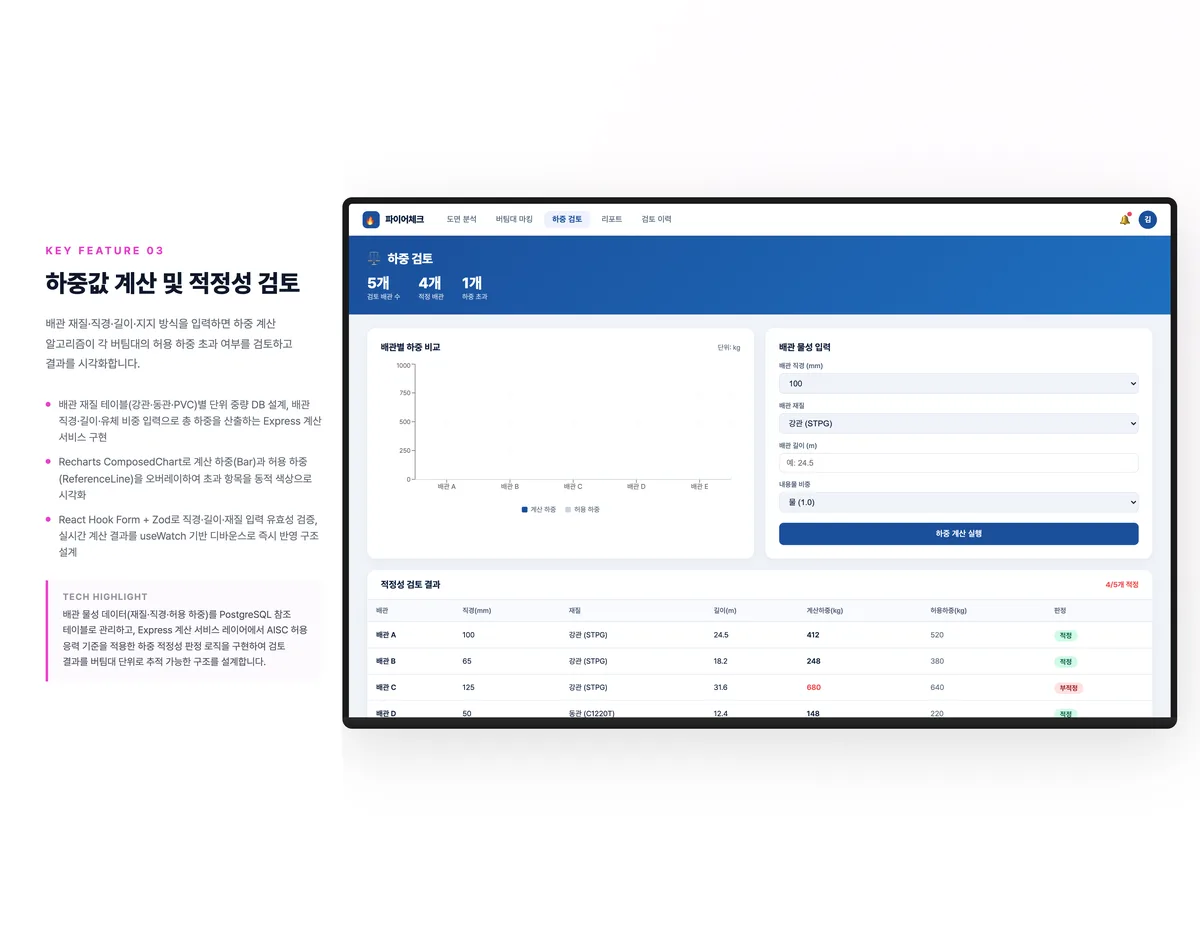

배관 재질·직경·길이·지지 방식을 입력하면 하중 계산 알고리즘이 각 버팀대의 허용 하중 초과 여부를 검토하고 결과를 시각화합니다.

• 배관 재질 테이블(강관·동관·PVC)별 단위 중량 DB 설계, 배관 직경·길이·유체 비중 입력으로 총 하중을 산출하는 Express 계산 서비스 구현
• Recharts ComposedChart로 계산 하중(Bar)과 허용 하중(ReferenceLine)을 오버레이하여 초과 항목을 동적 색상으로 시각화
• React Hook Form + Zod로 직경·길이·재질 입력 유효성 검증, 실시간 계산 결과를 useWatch 기반 디바운스로 즉시 반영 구조 설계

배관 물성 데이터(재질·직경·허용 하중)를 PostgreSQL 참조 테이블로 관리하고, Express 계산 서비스 레이어에서 AISC 허용 응력 기준을 적용한 하중 적정성 판정 로직을 구현하여 검토 결과를 버팀대 단위로 추적 가능한 구조를 설계합니다.

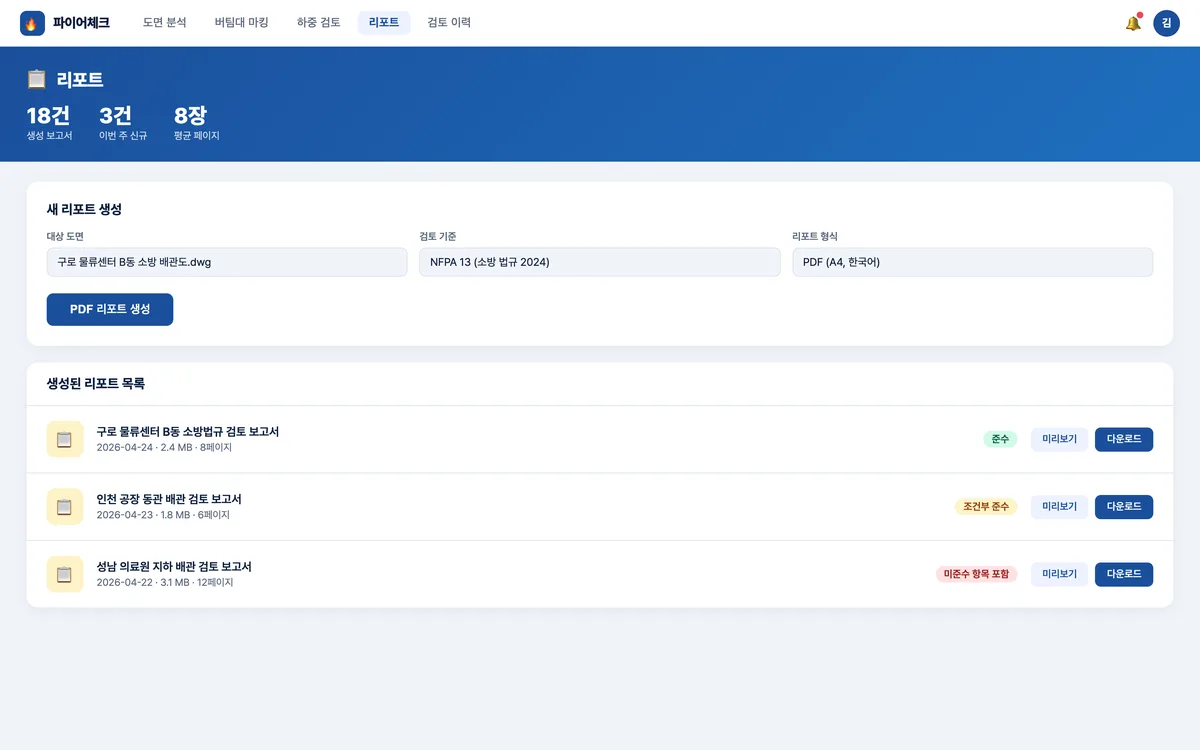

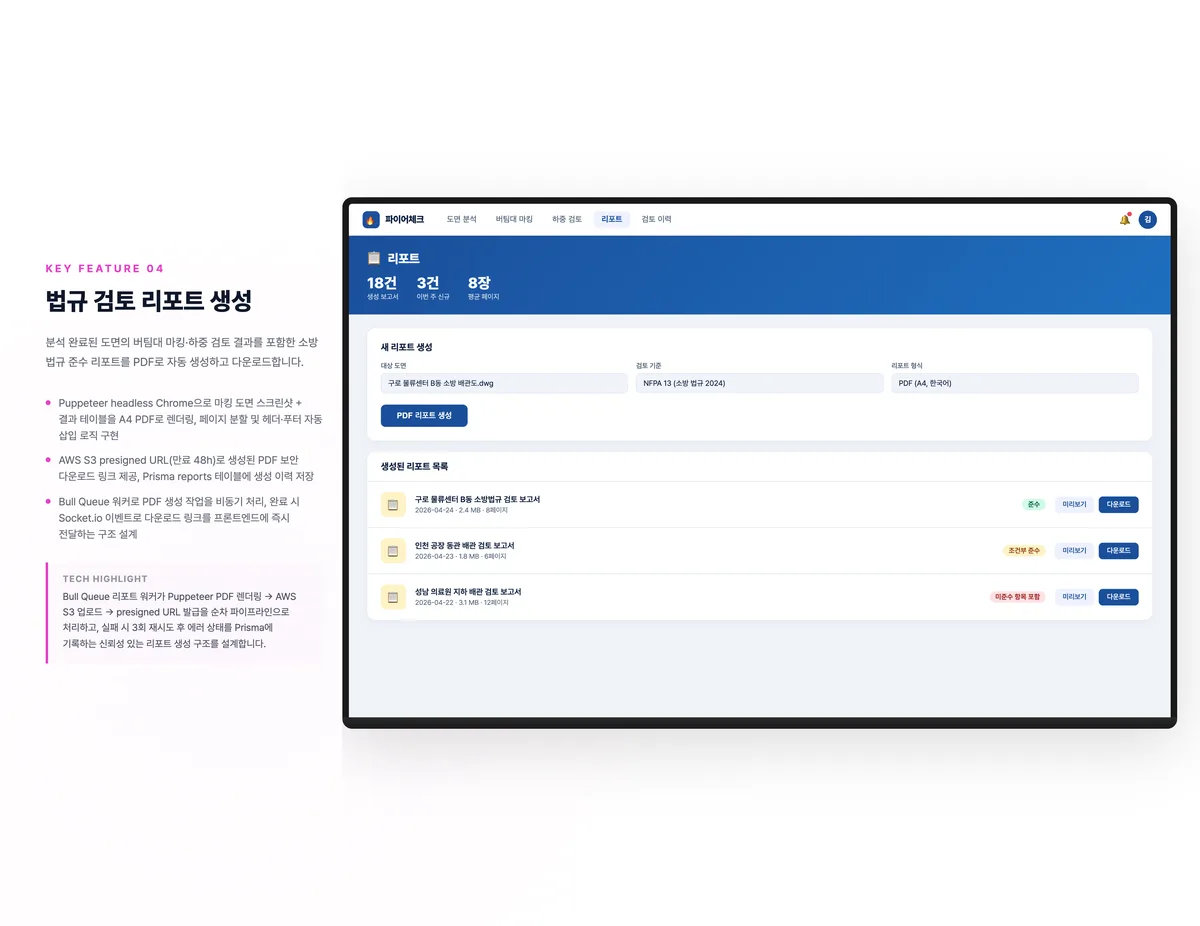

분석 완료된 도면의 버팀대 마킹·하중 검토 결과를 포함한 소방 법규 준수 리포트를 PDF로 자동 생성하고 다운로드합니다.

• Puppeteer headless Chrome으로 마킹 도면 스크린샷 + 결과 테이블을 A4 PDF로 렌더링, 페이지 분할 및 헤더·푸터 자동 삽입 로직 구현
• AWS S3 presigned URL(만료 48h)로 생성된 PDF 보안 다운로드 링크 제공, Prisma reports 테이블에 생성 이력 저장
• Bull Queue 워커로 PDF 생성 작업을 비동기 처리, 완료 시 Socket.io 이벤트로 다운로드 링크를 프론트엔드에 즉시 전달하는 구조 설계

Bull Queue 리포트 워커가 Puppeteer PDF 렌더링 → AWS S3 업로드 → presigned URL 발급을 순차 파이프라인으로 처리하고, 실패 시 3회 재시도 후 에러 상태를 Prisma에 기록하는 신뢰성 있는 리포트 생성 구조를 설계합니다.
